HEP型阀门定位器 产品概述

HEP型单作用电-气阀门定位器（包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型）是CV3000系列新型调节阀的主要附件。
HEP型单作用电-气阀门定位器（包括：HEP15隔爆型、HEP16本安型、HEP17防水型）的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。由于本定位器具有防爆结构，故能使用于易爆危险场所。

HEP型阀门定位器 主要技术参数

(1)、精度：小于全行程±1%。
(2)、回差：小于全行程1%。
(3)、死区：小于全行程0.4%。
(4)、特性：线性(可改变成快开、等百分比特性)。
(5)、气源压力：0.14-0.16MPa 0.17-0.5MPa。
(6)、上限流量：140NL/min(当气源压力在0.14MPa时)。
(7)、耗气量：5NL/min(当气源压力在0.14MPa时)。
(8)、环境温度：-25℃～+55℃。
(9)、环境湿度：10-90%RH。
(10)、上限行程速度：4mm/秒(配ZH -22执行机构时)。
(11)、输入阻抗：250 Ω(4-20mADC) 100Ω(10-50mADC)。
(12)、电气连接：G1/2螺纹。
(13)、气管连接：卡套式气管接头(φ6或φ8)。
(14)、防爆(防护)型式(等级)：隔爆型d(Diibt6)，本质安全型 i(iaIICT6)
(15)外壳材料：铝合金 喷朔工艺处理
(16)外形尺寸：392.5*141.5*231(mm)(长*宽*高)
(17)重 量： 3.5kg

HEP型阀门定位器 主要性能指标

1、引进国外设计，具有可靠性高、体积小、重量轻等特点。
2、磁电组件部分动圈结构，稳定、线性好。
3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。
5、配有与多类型执行机构相配的安装板及附件，故安装容易、调整方便。
6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。
7、结构紧凑、精密：本产品零部件精密压铸，外形及内部结构制作工艺，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和喷塑工艺处理.
8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
综合以上技术性能特点，故HEP系列定位器可适用于多种类型单.双作用，正.反作用的多类气动执行器要求。

HEP型阀门定位器 订货须知

订货时请说明：（订货时应根据用户使用条件要求，按产品选型样本暨使用说明书）
1、商标型号：例：渠工HEP-15。 作为提供用户的常规型标准产品；同时建议订购使用与本定位器配（套）合工作的QFHA压力器（过滤器，减压器）。附：订货一般只要仅写上或报上商标型号（例：HEP-15）即可正常供货。
2、输入信号范围，防爆（防护）型式（等级）
3、作用型式：（单作用不是双作用）；动作型式（直行程还是角行程）附：本定位器作用方式，正反作用可方便调换校整，正反作用不必注明，常规型以正作用提供。
4、凸轮特性（一般调节阀凸轮特性为线性，不必注明，等百分比和非线需特注）
5、执行机构行程（如用户需100mm或超过100mm行程调节阀配套时，订货需注明）
6、附件：（常规的附件可随定位器提供）非常规附件安装联板，运动联板组件是否要，要请提供执行机构型号，气管外径。
7、1/3、1/4断幅用户必须注明。

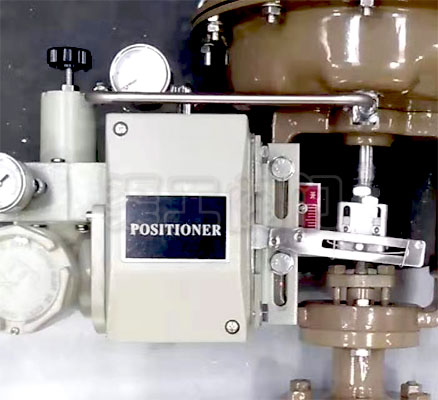

HEP型阀门定位器 实物图
