衬氟电动调节阀_耐腐蚀调节阀 概述

渠工品牌衬氟电动调节阀是一种耐腐蚀调节阀，由直行程电动执行器与衬氟调节阀阀体组成，衬氟电动调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。衬氟电动调节阀主要适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

衬氟电动调节阀_耐腐蚀调节阀 特点

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。

衬氟电动调节阀_耐腐蚀调节阀 主要技术参数

（1）阀体参数

公称通径	15						20				25	32	40	50	65	80	100	150
阀座直径	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60
阀体形式	直通单座铸造球型阀
公称压力	PN1.0、PN1.6、PN2.5MPa
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
压盖型式	螺栓压紧式
阀盖形式	标准型-40～+150℃、波纹管型-40～+150℃
密封填料	V型聚四氟乙烯填料
阀体材料	铸钢衬四氟(WCB+F46)、不锈钢衬四氟(CF8+F46)

（2）阀内件参数

阀芯形式	单座柱塞式阀芯
流量特性	直线特性
阀芯材料	304+F46、316+F46

（3）执行器参数

执行器型号	国产（3810、PSL、DKZ）；进口（罗托克、西门子、欧玛、西博思）
主要技术参数	电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口
	防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

衬氟电动调节阀_耐腐蚀调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.0； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			50：1

衬氟电动调节阀_耐腐蚀调节阀 零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	2Cr13衬F46、304衬F46
阀盖	丁腈橡胶夹增强涤纶织物
波纹管材料	聚四氟乙烯

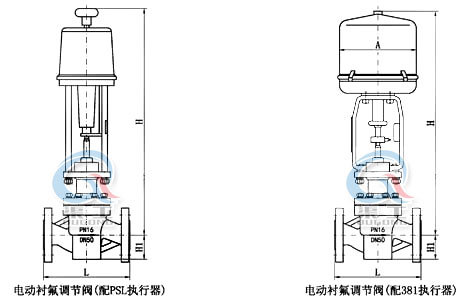

衬氟电动调节阀_耐腐蚀调节阀 外形图

衬氟电动调节阀_耐腐蚀调节阀外形图

衬氟电动调节阀_耐腐蚀调节阀 安装连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2	3810L	373	373	495	495	495	700	700	700	725	725
	PSL	465	465	465	465	465	560	560	560	560	560
D	3810L	225	225	225	225	225	257	257	257	310	310
	PSL	177	177	177	177	177	182	182	182	182	182

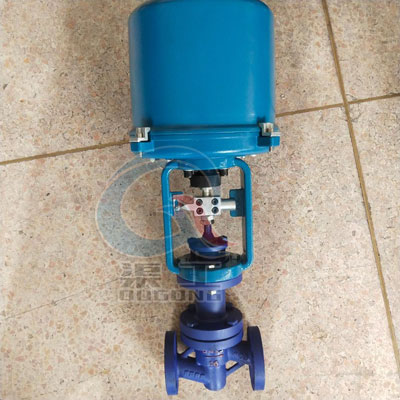

衬氟电动调节阀_耐腐蚀调节阀 实物图
