HQ系列电动执行器 产品概述

“HQ”系列电动执行器、隔爆型电动执行器主要应用于石油、化工、水处理、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动。以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，上限输出扭距达3000Nm。

HQ系列电动执行器 主要特点

1．壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。

2．电机-全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热?；た兀煞乐顾鸹档缁?。

3．手动结构-手轮的设计省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。

4．指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

5．干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

6．限位开关-机械、电子双重限位。机械限位螺钉可调；电子限位开关由凸轮机构来控制，简单的调整机构能方便地设定位置，且不受手轮过量的影响。

7．扭距开关-（HQ-010除外）可提供过载?；ぃ乐顾鸹档缁＃ǔ龀耙焉瓒ê?，请用户不要随意更改设置）

8．自锁-精密的双蜗轮蜗杆机构可高效传输大扭距，噪音低（上限50分贝），寿命较长有自锁功能，防止反转，传动部分稳定性好，不用再加油。

9．防脱螺栓-拆除外壳时，螺栓附在壳体上，不易脱落。

10．安装-底部安装尺寸符合ISO5211标准，驱动轴套可拆下根据需要进行加工，适应性好?？梢源怪卑沧?，也可以水平安装。 11．线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可适合多种附加功能的要求。

12．蜗轮-采用凹轮设计，与蜗杆的接触面大，传输扭距大，平衡且不易磨损，使用寿命较长。

13．PCU板-结构紧凑合理，将PCU板内置于机壳内。

HQ系列电动执行器 主要技术参数

HQ系列电动执行器 标准件

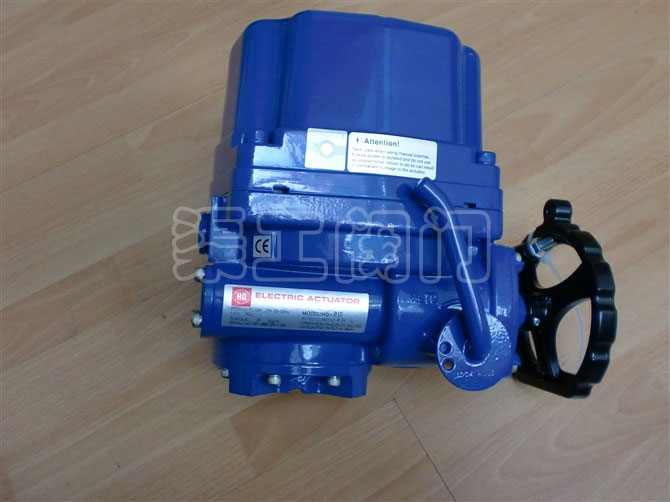

HQ系列电动执行器 实物图
