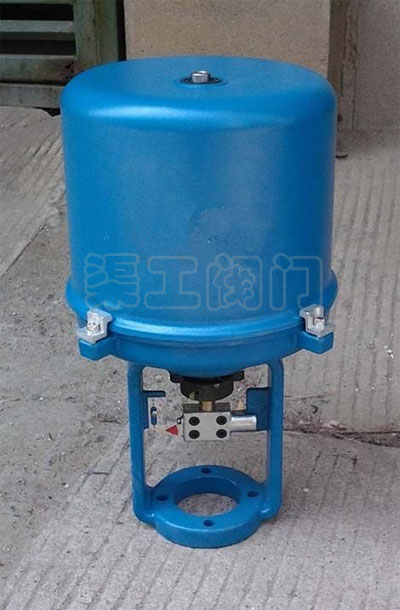

3810L/3610L直行程电子式电动执行器，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制?？椴捎没旌霞傻缏?，包含完整的?；すδ埽上殖】刂苹蛟冻炭刂?，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用导电塑料电位器、精度高、寿命较长等特点，可与多种角行程调节机构组合成性能较好的电动调节阀。因此被应用于冶金、发电、石化、造纸、轻工及环保等工业部门。
1、执行器设计有伺服系统（不用另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源便可工作。内设接线端子，接线较为简便。
2、执行器的关键部件─控制器，采用混合集成电路，用树脂密封浇铸，外形为匣状，体积小。
3、驱动量的反馈检测采用导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会及时发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8、调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能使阀芯自锁。
10、采用同步皮带传动，减少噪音。
11、保护功能，额定负载时，能实行状态自锁，故障发生时，能及时起动保护，并可反向运行取消?；?。
电源：AC220±50%，50HZ。
耗电功率（额定负载时）
规格A型执行器 50VA；
规格B型执行器 150VA；
规格C型执行器
220VA。
输入信号：DC4～20mA或DC1～5V。
输出信号：DC4～20mA（负载电阻500Ω以下）。
控制精度：基本误差：±1%
回差≤1%
死区≤1%
工作行程调整范围：“零点”±25%“行程”20%～100%
外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
| 机型 | 普通型（S型）执行器 | 隔爆型（X型）执行器 |
|---|---|---|
| 电源电缆 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外径φ9±1 |
| 信号电缆 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外径φ11±1 |
| 电缆引入口 | 2-PF(G1/2) | 可安装?；ぬ坠躊F3/4（G3/4） |
环境条件
| 环境条件 | 普通型（S型）执行器 | 隔爆型（X型）执行器 |
|---|---|---|
| 环境温度 | 无空间加热器-10℃～60℃ | -10℃～40℃ |
| 有空间加热器-35℃～60℃ | ||
| 相对湿度 | 95%以下 | 45%～85% |
| 环境气体 | 无腐蚀气体 | |
| 机械振动 | 1.5g以下 | |
| 机型 | 普通型（S型）执行器 | 隔爆型（X型）执行器 |
| 电源电缆 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外径φ9±1 |
| 信号电缆 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外径φ11±1 |
| 电缆引入口 | 2-PF(G1/2) | 可安装?；ぬ坠躊F3/4（G3/4） |
保护等级
IP55。隔爆等级Exd Ⅱ BT4。
过载?；?br />
规格A、B型执行器可任选，但要配规格C型执行器。
| 型号 | 额定输出力N | 速度mm/s | 上限行程 |
|---|---|---|---|
|
381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 |
|
381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
|
381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
|
381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 381LSC-65 | 6500 | 2.8 | 100 |
| 381LSC-99 | 10000 | 2.0 | |
| 381LSC-160 | 16000 | 1.0 |
订货时应详细说明以下条件：
1、产品基本型号；
2、支架代号或配调节阀通径，支架可根据用户需要订货；
3、是否带空间加热器；是否带过载?；?。
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多3810L/3610L直行程电动执行器的使用性能、外形结构、安装尺寸参数、价格，索取
3810L/3610L直行程电动执行器说明书及产品选型样本，请联系我们。
