PSW温控型电动执行器 产品概述

PSW温控型电动执行器是以AC220V单相交流电源作为驱动电流，利用被调介质自身能量实现温度自动调节的新型执行器。它本身带有了温度传感器PT100和温度控制器ST数显表，被调介质的温度由传感器反馈至ST数显表，再经过PID来控制阀门的开度或流量大小，实现了机电一体化。此执行机构器具有体积小、重量轻、控制精度高、使用方便等优点。

PSW温控型电动执行器 基本操作

1：菜单参数代码设置：

㈠按2＃菜单键，显示Sn 进入参数代码设置状态，分别有四种状态：Sn4.20；Sn4.12A；Sn4.20A；Sn2.12A；Sn1.5V（再按一下退出）

㈡按3#或4#键改变代码内容。如在oS参数代码中利用3#或4#键，可选择全开、全关、保持、设定四种代码内容。注意，选完后需按5#键确认。

㈢按5#键可切换参数代码如：Sn、oS、SU、CF……等。

2：手动/自动控制切换按5#键，手动与自动可以互相切换，同时M指示灯与A指示灯也同时互相切换。

3：复位键的应用:任意情况下, 按复位键（即1#键）便可回到程序的起始位，此时蜂鸣器发出连续“嘟、嘟……声”,按5#键切换即停。

4：在手动指示灯（M）亮的状态下，直接按3#键或4#键可以执行输出轴的下降和上升。

5：阀门位置自整定操作：

㈠首先利用与限位开关接触上下调整凸块,调整阀门的上下限位，即阀门的满度和零位。

㈡同时按下1#(先)键、5#(后)键，再同时放开1#(先)键，5#(后)键。这时8#灯AT亮起，进入自整定设置状态，显示AT。此时，输出轴不论在何位置，都会自动向下至阀门零位。（若输出轴此时已在零位则不动）

㈢此时数码管后三位显示的是电压值，这时要脱开并旋转电位器上的齿轮（铜）使电压值的调整到0.10～0.30范围，一般行程控制在0.20左右，行程越大，取值越小，但须在上述范围内调整方法。调整完毕再使电位器上的齿轮与齿条板啮合。凡行程变化,凸块位置须重新调整,同时自整定要重新重操作一遍。

㈣按下5#键确认，自整定随之开始，输出轴先向上走一小段后自动向下走至零位，再自动回反向上至满度。听到“嘟，嘟”两声后，自整定AT灯灭，自整定结束。

6：PSK操作说明

㈠（开关型，不用信号输入）采用外接220VAC控制阀位并能从显示窗口清楚读到阀位反馈的信号值。

㈡调整阀门的零度和满度。

㈢按要求进行自整定操作。面板下端(图中23＃), 控制板上装有ASK接线端子，供客户选择ASK操作时使用。切断电源，取下面板，将外接220VAC电源线接在ASK接线端子上。切记！最左面的(COM)端子接中线，中间的(DOWN)和右面的(UP)端子接相线，分别控制下降和上升。（接错位置会把控制板击穿）

㈣以上检查无误后，按5#键切换成手动状态。M灯亮操作倒顺开关便可进行ASK操作。

7：关于220VAC接线端（分别为9＃、10＃端子）此接线端为220VAC不可接错，否则会击穿控制板。

8：手轮操作：需在切断电源条件下使用。

PSW温控型电动执行器 功能与设置

1、数码管显示oS表示断信号保护选择

2、数码管显示oSoPEn 表示执行机构处于全开位置

3、数码管显示oSCLoS 表示执行机构处于全关位置

4、数码管显示oSHoLd 表示执行机构处于保持位置

5、数码管显示oS SU 表示执行机构处于设定位置

6、数码管显示SU 表示在0～100％范围内设定

7、数码管显示CF 0 表示正作用（正转），控制信号增大时，执行机构输出轴向上运动

8、数码管显示CF 1 表示反作用（反转），控制信号增大时，执行机构输出轴向下运动

9、数码管显示dF 表示 回差 在0.7～3.0％范围内设定

10、数码管显示HI 表示执行机构输出行程上限限幅设定，但要＞Lo

11、数码管显示Lo 表示执行机构输出行程下限限幅设定，但要＜HI

12、数码管显示dL 表示输入控制信号数字滤波（灵敏度），dL越大，输入信号越稳定，范围0.3～1.0

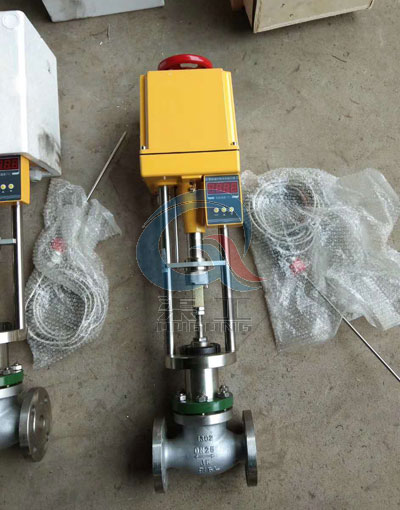

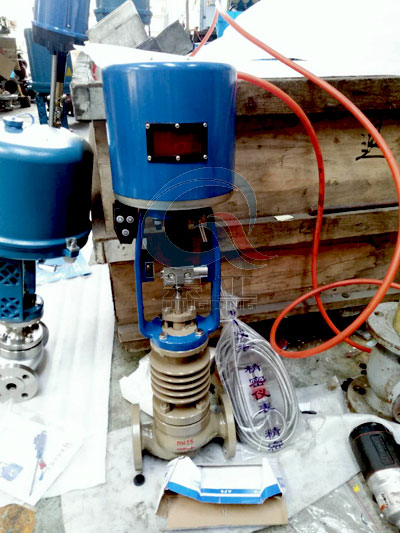

PSW温控型电动执行器 实物图
