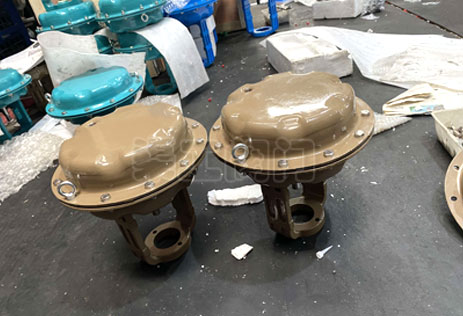

ZHA/B多弹簧气动薄膜执行器由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配?？傻髁愎δ茉蛱岣吡讼咝跃?。表面处理采用环氧静电粉未喷涂，ZHA/B气动薄膜执行机构具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。ZHA/B气动薄膜执行机构以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。
| 机壳 | A3 | 推杆 | 2Cr12 |
|---|---|---|---|
| 支架 | HT200 | 轴套 | 复合聚四氟乙烯 |
| 膜片 | 丁睛橡胶夹增强涤纶织物 | 压缩弹簧 | 60Si2Mn |
| 项目 | 带定位器 | 不带定位器 |
|---|---|---|
| 基本误差％ | ≤±1 | ≤±4(输出行程的百分数表示) |
| 回差％ | ≤1 | ≤2.5(输出行程的百分数表示) |
| 死差％ | ≤0.4 | ≤2.5(输出压力范围的百分数表示) |
| 额定行程偏差％ | ±2.5 | |
| 始终点偏差％ | ±1.0 | 气关式始点±5.0；气开式始点±2.5、终点±5.0 |
| 工作寿命 | 不少于30万次 | |
| 型号 | 膜片面积(cm²) | 弹簧数量 | 上限行程(mm) | 气压(bar) | 上限推力(N) |
|---|---|---|---|---|---|
| ZH/ZHA22D | 350 | 3～6 | 20 | 1.4 | 4800 |
| ZH/ZHA22R | 0 | 480 | |||
| ZH/ZHA23R | 350 | 3～6 | 30 | 1.4 | 5200 |
| ZH/ZHA23D | 0 | 920 | |||
| ZH/ZHA34R | 610 | 3～6 | 45 | 1.4 | 7800 |
| ZH/ZHA34D | 0 | 720 | |||
| ZH/ZHA45R | 1000 | 4～8 | 65 | 1.4 | 11000 |
| ZH/ZHA45D | 0 | 3840 | |||
| ZH/ZHA56R | 1300 | 4～7 | 110 | 1.4 | 15000 |
| ZH/ZHA56D | 0 | 5000 |
 |
|---|

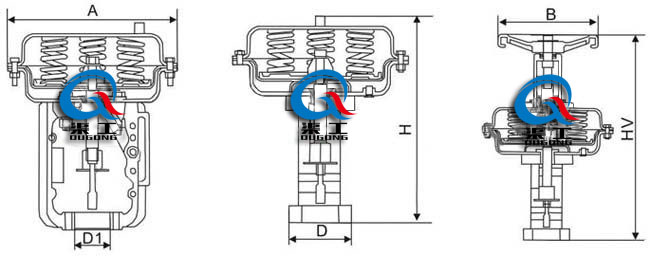

| ZHA/B多弹簧气动薄膜执行器 主要外形图 |
| 型号 | 主要尺寸(mm) | 可配阀门 (mm) | 重量(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | n×d | H | HV | A | B | |||
| ZHA/B22 | 60 | 101 | 4×10 | 300 | - | 288 | - | DN10-DN20 | 15 |
| ZHA/B23 | 60 | 101 | 4×10 | 321 | - | 288 | - | DN25-DN32 | 17 |
| ZHA/B34 | 74 | 124 | 4×14 | 437 | - | 360 | - | DN50-DN100 | 25 |
| ZHA/B45 | 95 | 152 | 4×14 | 542 | - | 470 | - | DN125-DN200 | 46.5 |
| ZHA/B56 | 100 | 190 | 4×18 | 740 | - | 579 | - | DN250-DN400 | 107.5 |
| ZHA/BA22 | 60 | 101 | 4×10 | - | 508 | 288 | 220 | DN10-DN20 | 18 |
| ZHA/BA23 | 60 | 101 | 4×10 | - | 551 | 288 | 220 | DN25-DN32 | 20 |
| ZHA/BA34 | 74 | 124 | 4×14 | - | 651 | 360 | 335 | DN40-DN50 | 31 |
| ZHA/BA45 | 95 | 254 | 4×14 | 771 | 470 | 335 | DN125-DN200 | 56 | |
| ZHA/BA56 | 100 | 328 | 4×18 | 1061 | 579 | 350 | DN250-DN400 | 124.5 | |
