气动三通切断阀 概述

“渠工”品牌气动三通切断阀产品主要有ZMQ气动薄膜式三通切断阀和ZSQ气动活塞式三通切断阀两种，阀门采用顶导向结构，配用（薄膜式/活塞式）多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动三通切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。主要应用于石油、化工、冶金、电力、轻工、纺织等多种工业部门的生产过程自动控制和远程控制系统中。

气动三通切断阀 特点

1.气动三通切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减少约百分之三十，重量可减轻约百分之三十；采用活塞式执行机构，操作力大，使用压差大。
2.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增加百分之三十。
3.阀内件密封部分有硬密封和软密封两种，硬密封为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能较好。
4.平衡型阀内件，增加了切断阀的许用压差。

气动三通切断阀 技术参数

气动三通切断阀 零件材料

气动三通切断阀 主要外形图

ZMQ气动薄膜三通切断阀	ZSQ气动活塞三通切断阀

气动三通切断阀 主要外形尺寸

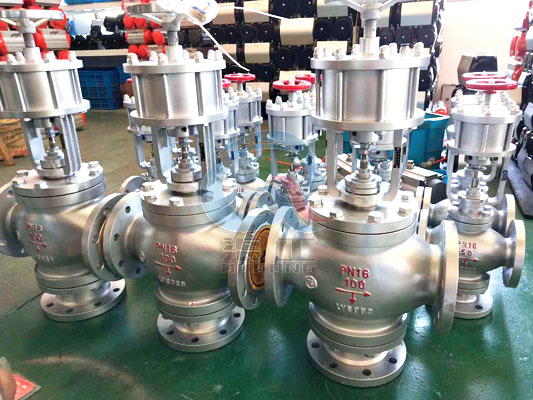

气动三通切断阀 实物图
