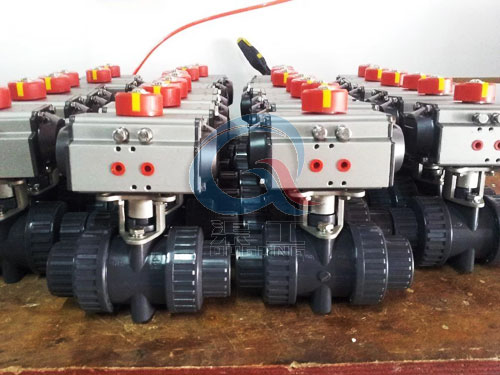

气动塑料球阀是由高灵敏度气动活塞式执行器及多种塑料材质球阀组成。通常分为：气动全塑球阀、气动耐酸耐腐蚀塑料球阀、气动一体式法兰塑料球阀、气动双由令塑料球阀、气动承插焊塑料球阀、气动内螺纹塑料球阀、气动软密封塑料球阀、常闭型气动塑料球阀、?？推芰锨蚍У?。气动塑料球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）材质卫生无毒。
（4）耐腐蚀性强，应用范围广。
（5）耐磨损、容易拆卸，维护简单易行。
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.0-1.6MPa | ||||||||
| 连接方式 | 法兰、螺纹、由令 | ||||||||
| 阀体结构 | 一体、三通L、三通T | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP | ||||||||
| 密封材质 | PTFE | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | ||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||
| 执行器型号 | GT、AT、ST系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
 |
 |
|---|---|
| 气动塑料球阀 (双由令/螺纹) | 气动塑料球阀 (法兰) |
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 内螺纹尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
| L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
| 重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
