保温气动球阀

保温气动球阀 概述

保温气动球阀适合用于容易凝固、及高粘度的液体介质,具有良好的保温保冷特性,防止物料结晶堵塞管道,尤其是一些不经常开关,物料流动性不是很好的场合。气动保温球阀根据使用工况不同,夹套可以是冷凝水,用于因为过热而析出晶体,也可以用热水、蒸汽和导热油做伴热用,其具有良好的保温保冷特性,常用于输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

保温气动球阀 主要技术规范

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

保温气动球阀 主要技术参数及性能

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式 法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式 法兰式、对夹式
阀芯形式 "O"型球形阀芯
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 250:1 350:1
配置执行机构 GT、AT、ST系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

保温气动球阀 执行器技术参数

执行器型号 GT、AT、ST系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

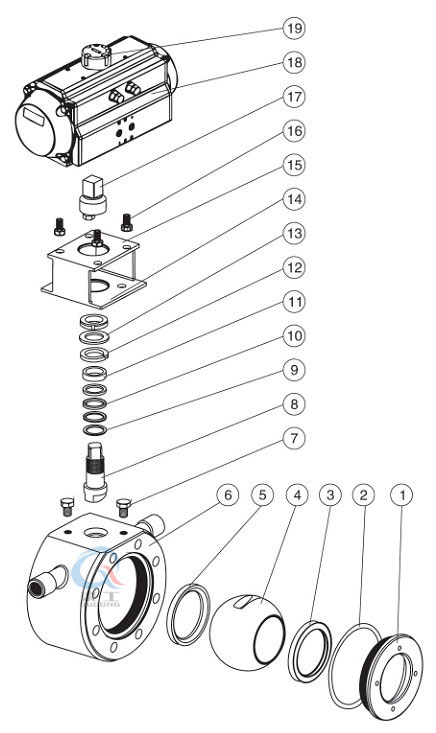

保温气动球阀 主要结构零件材质

保温气动球阀主要结构零件
保温气动球阀主要结构零件
序号 零件名称 材质
P R
1 阀盖 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 垫片 PTEF、对位聚苯(PPL)
3 阀座 PTEF、对位聚苯(PPL)、尼龙
4 球体 1Cr18Ni9Ti
5 阀座 PTEF、对位聚苯(PPL)、尼龙
6 夹套阀体 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 螺栓 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、PPL
11 衬套 PTFE复合轴承
12 弹垫 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 垫片 1Cr18Ni9Ti
14 螺母 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti
16 螺栓 1Cr18Ni9Ti
17 连接套 1Cr18Ni9Ti
18 气动装置 AT系列
19 位置指示器 塑料

注: 系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

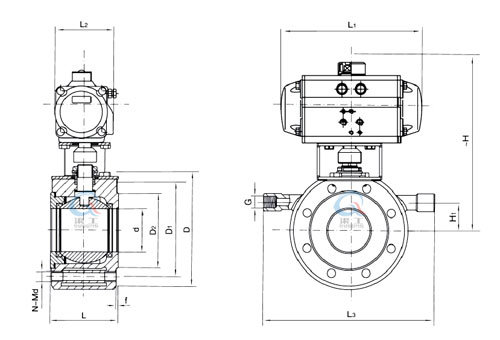

保温气动球阀 主要外形结构图

保温气动球阀主要外形结构图
保温气动球阀主要外形结构图

保温气动球阀 主要外形连接尺寸

公称通径 外形尺寸 连接法兰尺寸
d L L1 L2 L3 H H1 G D D1 D2 f N-Md
15 14 35 140/178 62/75 150 170/176 15 1/2″ 90 65 45 2 4-M14
20 19 38 140/178 62/75 160 175/181 20 1/2″ 100 75 55 2 4-M14
25 25 42 140/214 62/91 190 180/214 20 1/2″ 110 85 65 2 4-M14
32 29 50 164/214 75/91 210 215/243 25 1/2″ 130 100 78 3 4-M18
40 38 60 164/246 75/101 230 225/263 30 1/2″ 145 110 85 3 4-M18
50 48 70 190/295 91/112 250 248/274 30 1/2″ 160 125 100 3 4-M18
65 64 95 210/295 101/112 270 258/284 45 1/2″ 180 145 120 3 4/8-M18
80 76 118 247/395 112/139 300 300/326 50 1/2″ 190 160 135 3 8-M18
100 95 140 276/478 127/176 340 315/370 70 1″ 215/230 180/190 155/160 3 8-M18/20
125 112/118 175/195 348/562 159/206 360 375/440 80 1″ 245/270 210/220 185/188 3 8-M18/24
150 135/150 210/260 378/724 176/228 420 428/500 95 1″ 280/300 240/250 210/218 3 8-M22/24

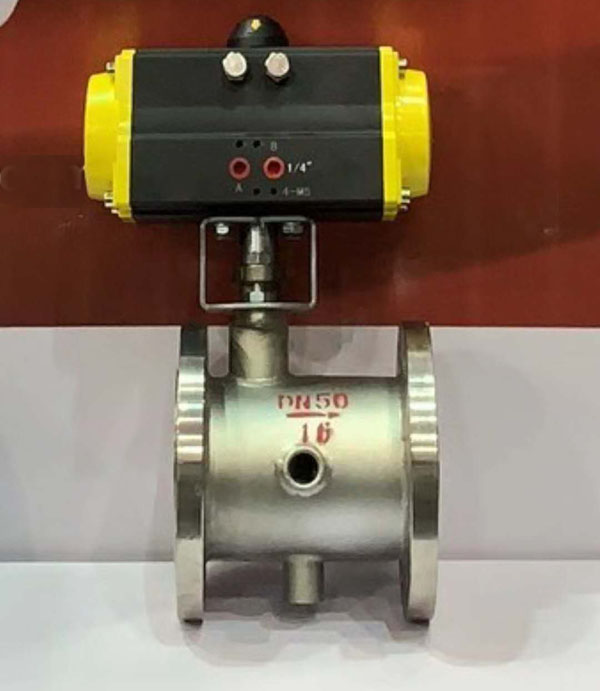

保温气动球阀 实物图

保温气动球阀实物图

温馨提示:
本文中的文字、数据、图片仅作为参考。需要了解更多保温气动球阀的使用性能、外形结构、安装尺寸参数、价格,索取 保温气动球阀说明书及产品选型样本,请联系我们
