ZMQM气动薄膜套筒切断阀 概述

渠工品牌ZMQM气动薄膜套筒切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。ZMQM气动薄膜套筒切断阀主要应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和运程控制系统中。
ZMQM气动薄膜套筒切断阀公称压力等级有PN10、16、40、60四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

ZMQM气动薄膜套筒切断阀 特点

（1）气动薄膜切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。

（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。

（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。

（4）平衡型阀内件，提高了切断阀的许用压差。

ZMQM气动薄膜套筒切断阀 主要技术参数

ZMQM气动薄膜套筒切断阀 主要零件材料

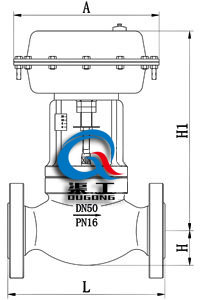

ZMQM气动薄膜套筒切断阀 主要外形图

ZMQM气动薄膜套筒切断阀 主要外形图

ZMQM气动薄膜套筒切断阀 安装连接尺寸

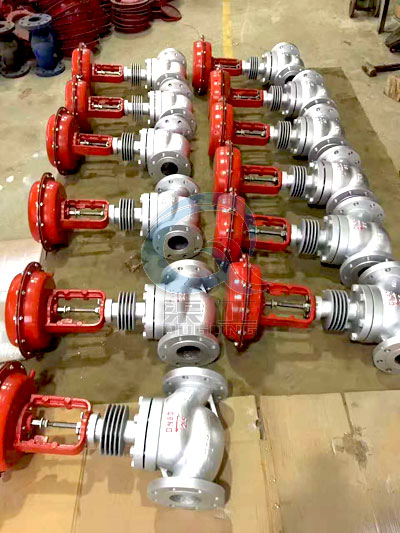

ZMQM气动薄膜套筒切断阀 实物图
